Активные фильтры компактные АФК
AFK active filters
Активные фильтры компактные АФК используются энергетиками прежде всего как техническое средство для уменьшения рисков нештатной работы электроустановок. Эти риски объединены в четыре группы, и для каждой из них предлагается оптимальное по параметрам, функционалу и стоимости оборудование.
АФК-М - активные фильтры, осуществляющие компенсацию реактивной мощности.
АФК-Г - активные фильтры, осуществляющие компенсацию высших гармоник тока, измеряемого подключенными к фильтрам трансформаторами тока. Фильтры АФК-Г способны также компенсировать реактивную мощность, или осуществлять компенсацию высших гармоник тока и реактивной мощности одновременно.
АФК-Н - активные фильтры, осуществляющие компенсацию искажений напряжения, источник которых может находиться за пределами данной электроустановки (например, на подстанции соседнего металлургического предприятия).
АФК-В – это комплектные устройства высоковольтных систем компенсации на базе низковольтных активных фильтров и согласующих трансформаторов с обмоткой высшего напряжения 6 (10) кВ. Компенсируют реактивную мощность и высшие гармоники в электроустановках среднего напряжения.
Активные фильтры АФК разработаны ООО «Инженерный центр АРТ» и изготавливаются в Санкт-Петербурге по программам локализации и импортозамещения.
У Вас есть вопрос...?
|
|
| Тестирование активного фильтра АФК перед отгрузкой с завода | Параметрирование активного фильтра АФК на объекте |
Где и как применять активные фильтры АФК
Рекомендации по применению активных фильтров АФК учитывают параметры источника электроэнергии (тип источника, установленную мощность, напряжение и др.), состав и параметры электроприёмников, режимы работы электроустановки и др. В них отражен многолетний опыт поставки активных фильтров для блочных комплектных трансформаторных подстанций, распределительных устройств промышленных предприятий, судовых электроустановок, буровых платформ, наземных буровых комплексов и др.
Активные фильтры АФК в стандартных корпусах
Активные фильтры АФК предназначены для работы в трехфазных сетях с частотой 50 или 60 Гц.
Изделия АФК-М представлены следующими линейками.
- Напряжение 400 В, ток компенсации от 150 до 300 А.
- Напряжение 690 В, ток компенсации от 100 до 200 А.
Фильтры АФК-М могут подключаться параллельно для увеличения тока компенсации.
Изделия АФК-Г представлены следующими линейками.
- Напряжение 400 В, ток компенсации от 3,5 до 450 А.
- Напряжение 690 В, ток компенсации от 35 до 200 А.
Фильтры АФК-Г могут подключаться параллельно для увеличения тока компенсации.
Изделия АФК-Н представлены следующими линейками.
- Напряжение 400 В, ток компенсации от 100 до 450 А.
- Напряжение 690 В – по отдельному согласованию с разработчиком – ООО «Инженерный центр АРТ».
Фильтры АФК-Н могут подключаться параллельно для увеличения тока компенсации.
Комплектные устройства высоковольтных систем компенсации 6 (10) кВ на базе активных фильтров АФК-В
Комплектные устройства АФК-В с активными фильтрами в стандартных корпусах имеют следующие параметры.
- Напряжение электроустановки 6 кВ - ток компенсации от 20 до 240 А.
- Напряжение электроустановки 10 кВ - ток компенсации от 15 до 140 А.
Активные фильтры АФК в нестандартных конструктивах
Компания «ЭСТО» организует разработку специальных конструктивов для систем динамической компенсации на базе активных фильтров АФК. Поставка выполняется по согласованным Заказчиками Техническим заданиям.

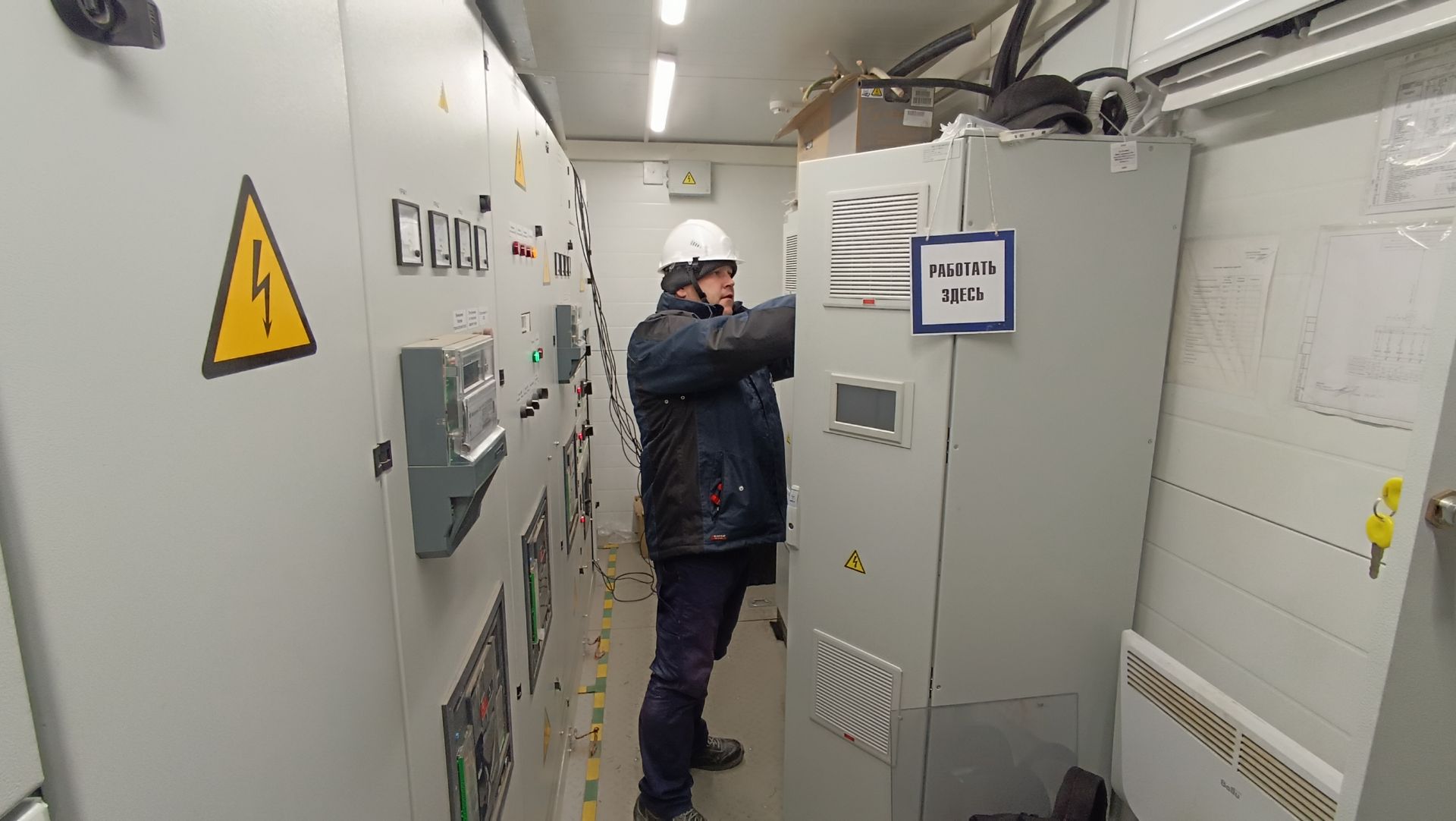

Монтаж активных фильтров АФК в нестандартных конструктивах в стесненном помещении трансформаторной подстанции (уменьшенная глубина шкафа АФК)
В специальные конструктивы могут устанавливаться все силовые модули активных фильтров (как на напряжение 400 В, так и 690 В).
Интерфейс активных фильтров АФК
Русскоязычный интерфейс активных фильтров реализован в виде графической панели оператора, предназначенной для наладки активного фильтра, управления, диагностики, отображения графиков спектров гармоник, анализа архивов сообщений и др. Активные фильтры АФК в базовой комплектации оснащаются сенсорными семидюймовыми панелями оператора ОВЕН СП3хх. По запросу возможна установка панелей оператора Weintek. Экранные формы панелей ОВЕН и Weintek в составе активных фильтров АФК в основном идентичны.
|
|
| Активный фильтр АФК. Основной экран панели оператора | Активный фильтр АФК. Экран настройки режима компенсации |
Настройка компенсации высших гармоник доступна в моделях АФК-Г и АФК-Н.
|
|

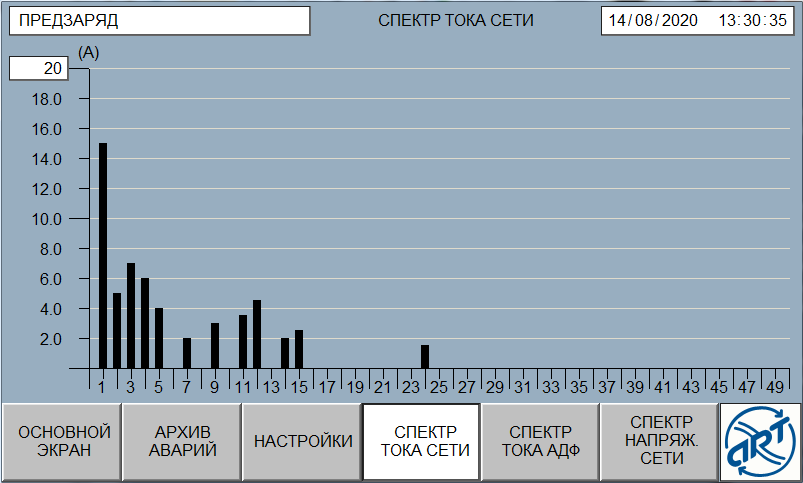

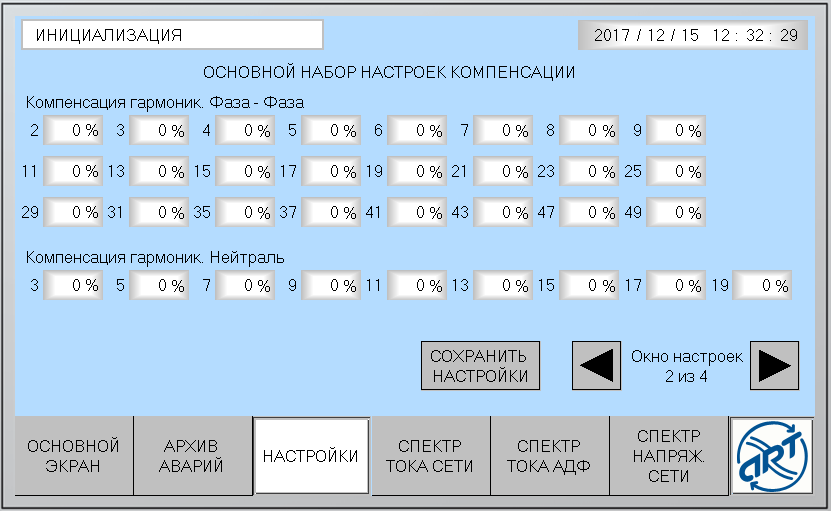

| Активный фильтр АФК. Экран настройки компенсации высших гармоник | Активный фильтр АФК. Спектр токов высших гармоник |
На панели формируются предупреждения и сообщения о неисправностях. Все события привязываются к текущей дате и времени.
|
|

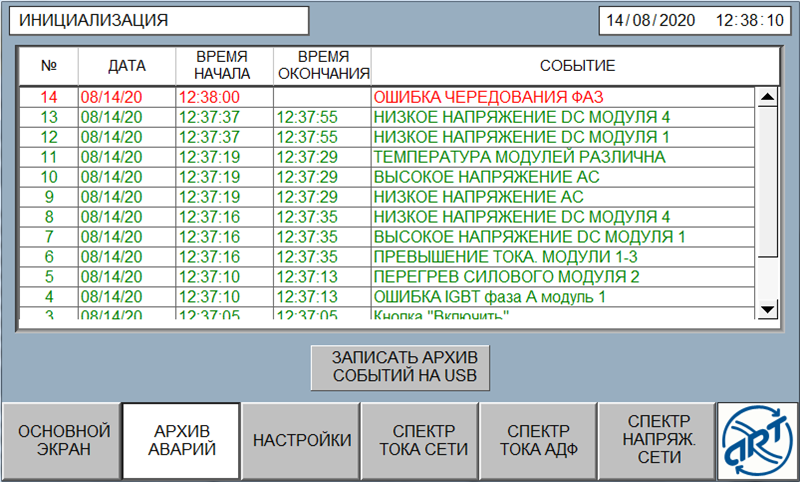

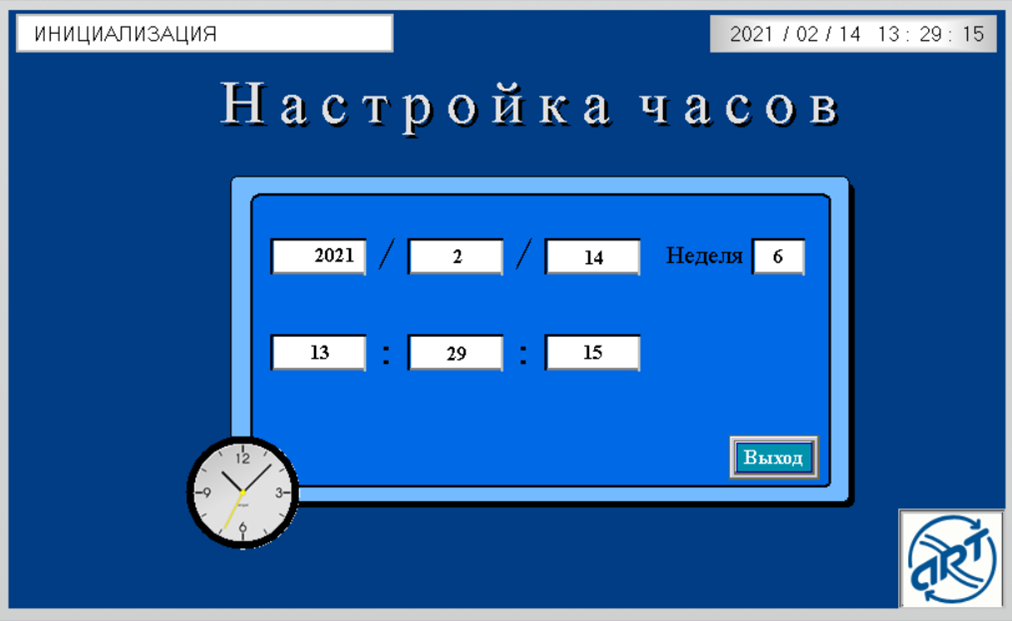

| Активный фильтр АФК. Экран архива аварий | Активный фильтр АФК. Экран часов реального времени |
|
|

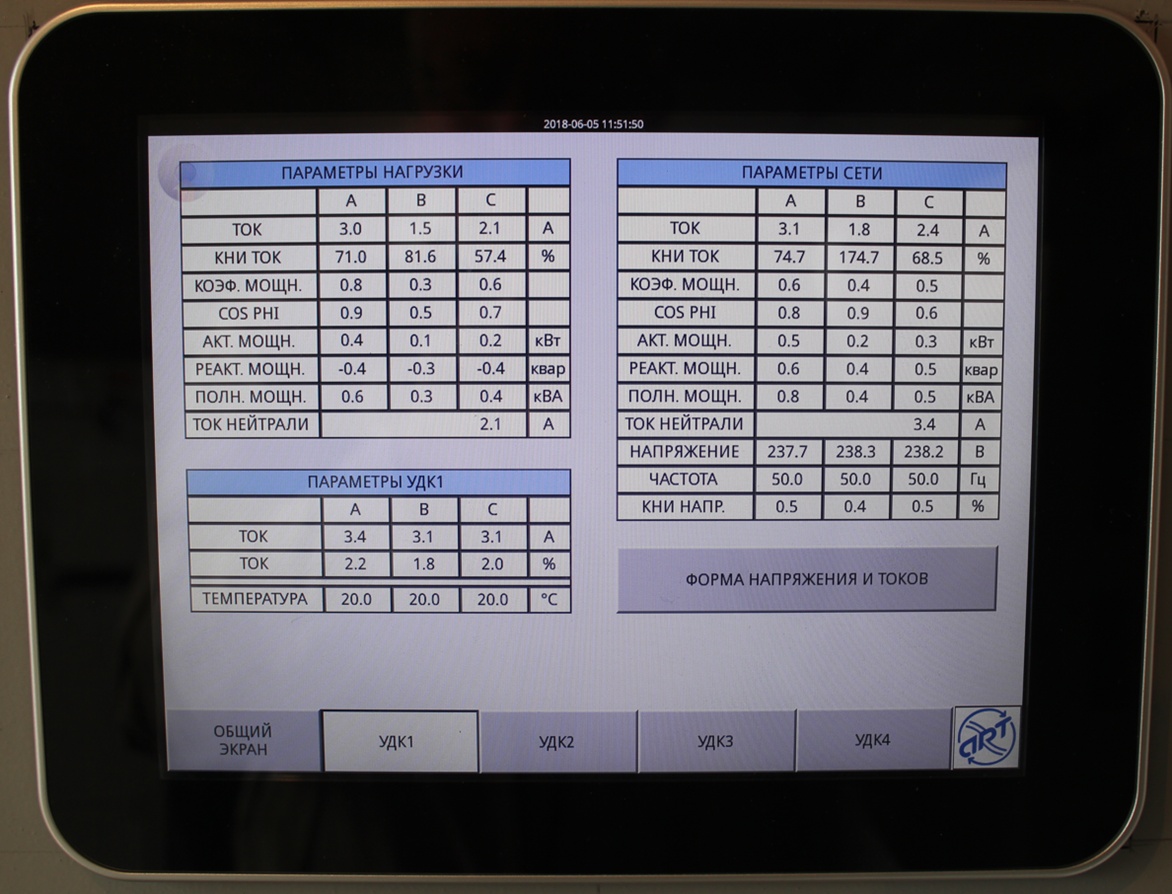

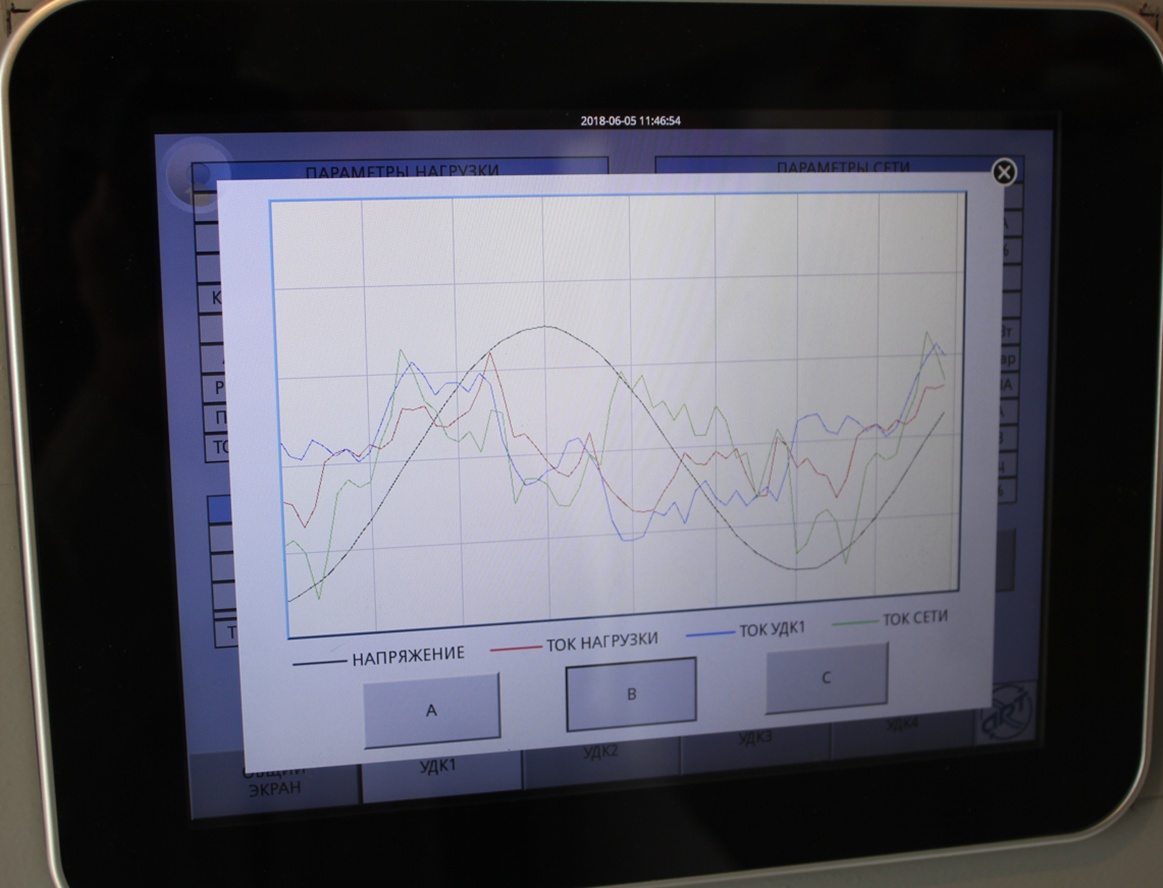

| Активный фильтр АФК. Пример отображения данных на панели Weintek | Активный фильтр АФК. Пример отображения осциллограмм на панели Weintek |
Интерфейс оператора может быть доработан/скорректирован по запросу Заказчика.
Наладка активных фильтров АФК
Наладка активных фильтров АФК выполняется непосредственно с панели оператора или при помощи ноутбука.

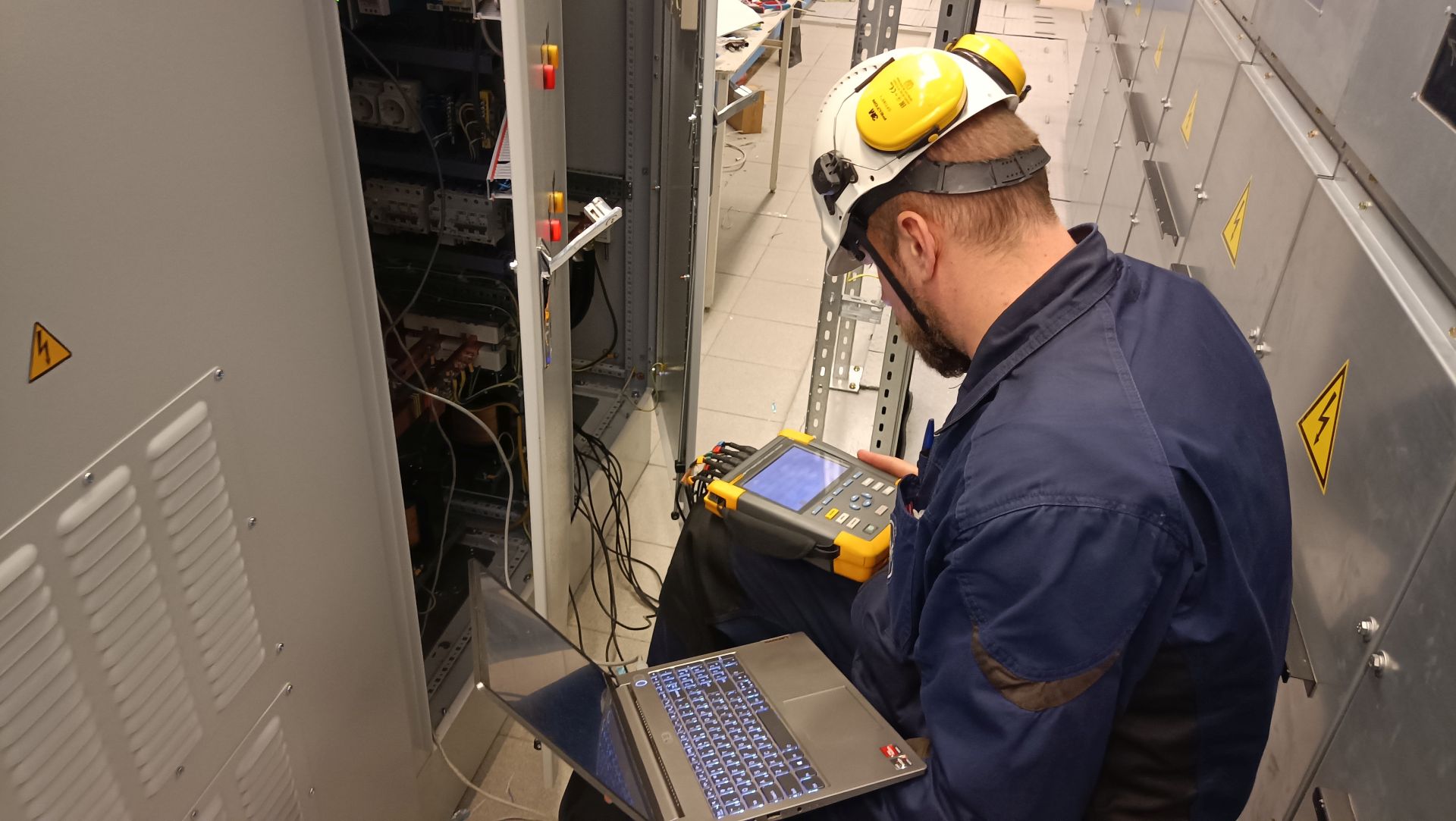

Наладка активного фильтра при помощи ноутбука
При наличии подключения к сети интернет на объекте Заказчика возможно удаленное параметрирование фильтров АФК и мониторинг работы системы компенсации.
Дистанционное управление активными фильтрами АФК
В системах динамической компенсации управление и контроль за работой АФК может осуществляться дистанционно при помощи выносной графической панели оператора. Комплектование активных фильтров АФК выносными постами для дистанционного управления осуществляется по запросу.
|
|

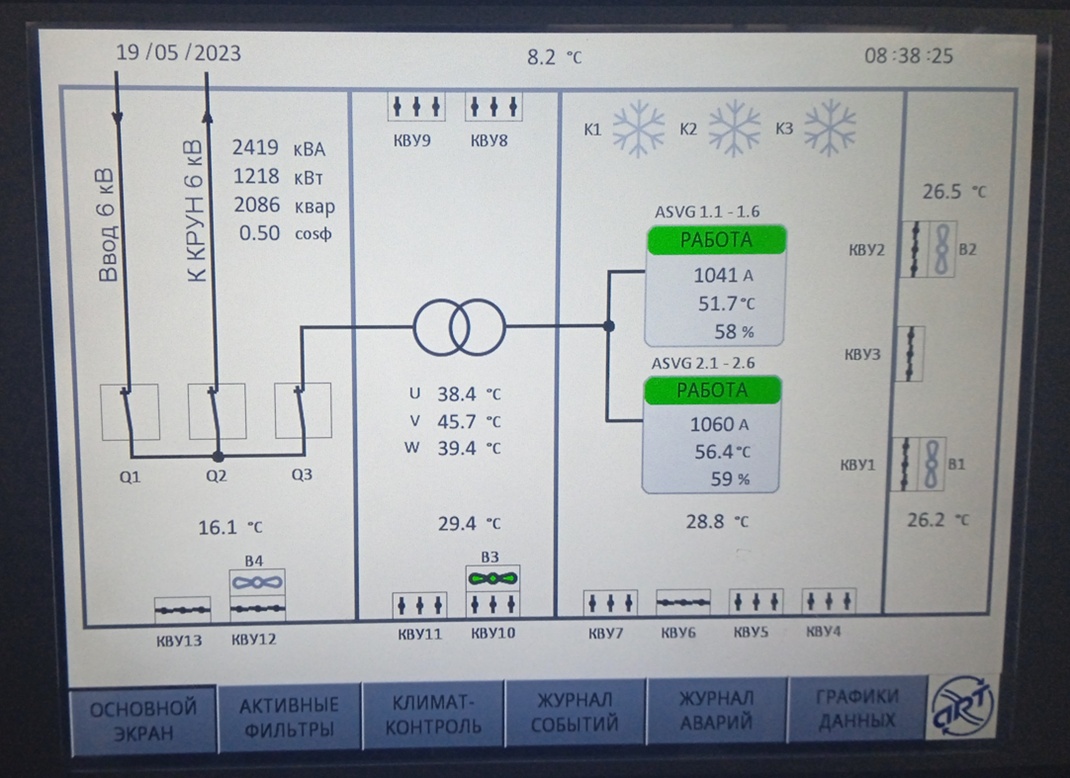

| Пример единого поста управления для нескольких групп активных фильтров | Пример Главного экрана управления несколькими группами активных фильтров |
Дистанционное управление активными фильтрами АФК улучшает условия работы оперативного персонала и предоставляет дополнительную информацию о состоянии электроустановки.
Интеграция активных фильтров АФК в САУ/АСУ ТП
Активные фильтры АФК интегрируются в иерархические системы управления с использованием стандартного интерфейса RS-485 и открытого документированного протокола связи Modbus RTU. Используя удалённый доступ к активному фильтру по Modbus RTU, можно осуществлять:
- чтение текущих параметров (нагрузка, температура, сигналы предупреждений/аварий и др.);
- чтение/запись настроек параметров компенсации;
- чтение состояния (работа, авария, др.);
- удалённое управление фильтром.
При объединении нескольких фильтров в одну группу (систему компенсации) с централизованным управлением появляются дополнительные возможности интеграции активных фильтров АФК в АСУ ТП за счёт комплектации единого поста управления панелью оператора со стандартным интерфейсом Ethernet и поддержкой открытого документированного протокола связи Modbus TCP. Такой подход позволяет дистанционно включать и отключать фильтры, контролировать работу каждого из фильтров с одного поста управления, изменять настройки и приоритет работы системы компенсации (реактивная мощность, высшие гармоники и др.), вести архивы, отображать графики рабочих параметров и др.
Режим совместной работы активных фильтров АФК
Данный режим обеспечивает параллельную работу изделий АФК, равномерное распределение нагрузки между всеми фильтрами группы. Если один из фильтров остановится по ошибке или будет отключен для обслуживания, то оставшиеся изделия продолжат работу без прекращения компенсации. Применение режима совместной работы обеспечивает повышение надежности работы системы компенсации при возникновении нештатных ситуаций.
Активные фильтры АФК. Мнение инженера
Активный фильтры АФК хороши тем, что они перекрывают большой диапазон мощностей. Если требуется убрать гармоники с выхода UPS, то сложно найти фильтры на ток 10-15 Ампер. В линейке АФК такие фильтры есть. Если надо убрать гармоники на высокой стороне, то обычно предлагают СТАТКОМ. Это сложно. В эксплуатации удобнее иметь низковольтный фильтр с согласующим трансформатором, как АФК-В.
Панели HMI удобные, достаточно большие. С навигацией по панели нет проблем. Хорошая вентиляция шкафов. Не перегреваются. Много места для подключения кабелей. Хорошая техподдержка.
Д. Шин
Активные фильтры АФК. Цены
На стоимость активных фильтров главным образом влияет их тип (АФК-М, АФК-Г, АФК-Н) и максимальный ток компенсации. При прочих равных условиях самые дешевые изделия - АФК-М, предназначенные в основном для компенсации реактивной мощности. Их стоимость сопоставима со стоимостью многоступенчатых конденсаторных установок с тиристорным переключением секций. Более дорогие – многофункциональные фильтры АФК-Г.
Активные фильтры АФК-Н уникальны тем, что их применение позволяет осуществлять локальную компенсацию высших гармоник напряжения. При большой мощности электроустановки это намного дешевле, чем компенсировать токи высших гармоник во всей сети.
Предложения компании ЭСТО
Поставка оборудования:
- Активные фильтры АФК в стандартных корпусах и в нестандартных конструктивах;
- Комплектные устройства высоковольтных систем компенсации 6 (10) кВ на базе активных фильтров АФК-В.
Техподдержка на всех этапах - от выбора оборудования до пусконаладки и расширенного инструктажа персонала Заказчика.
Планово-предупредительное обслуживание, гарантийный и негарантийный ремонт осуществляет Инженерный центр «Автоматизация ресурсосберегающих технологий» (ИЦ «АРТ», Санкт-Петербург).
